濾布濾池
GLB濾布濾池，又稱纖維轉盤濾池，轉盤過濾器，這一過濾技術在污水深度處工藝中用于去除SS，結合投加藥劑可去除部分磷、濁度、COD等污染物。具有系統結構簡單，操作維護方使，占地面積小，運行能耗低的特點，該類型設備在城市新建污水處理廠，污水處理廠提標改造、中水回用等多方面得到了廣泛的應用。
130-3350-5555
|
- 產品詳情
GLB濾布濾池，又稱纖維轉盤濾池，轉盤過濾器，這一過濾技術在污水深度處工藝中用于去除SS，結合投加藥劑可去除部分磷、濁度、COD等污染物。具有系統結構簡單，操作維護方使，占地面積小，運行能耗低的特點，該類型設備在城市新建污水處理廠，污水處理廠提標改造、中水回用等多方面得到了廣泛的應用。
二、工作原理

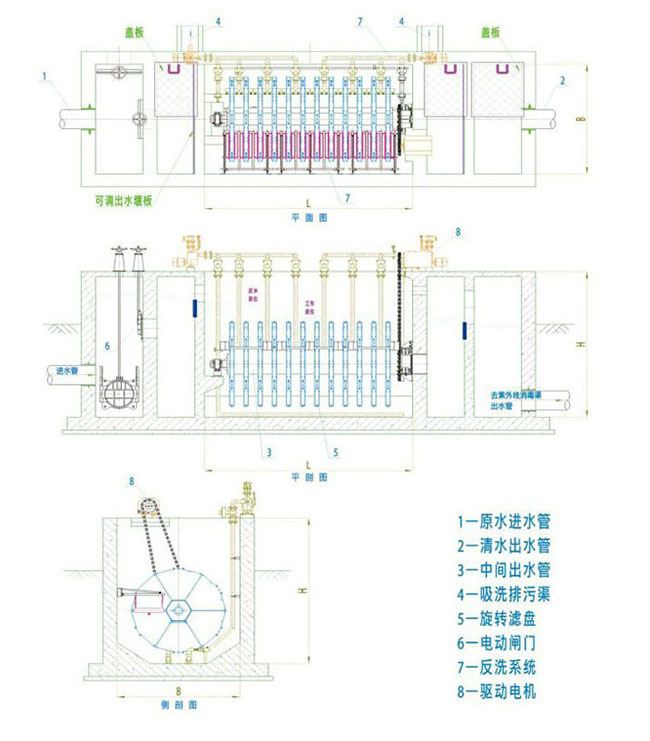

GLB濾布濾池由中心出水轉鼓、過濾轉盤、旋轉密封袈置、彈力濾布反裝置和配套全自動控電氣系統等組成。轉盤固定在中心轉鼓周圍，并與中心轉鼓具有連通孔。原水從進水口流輕穩流槽進入系統內接觸轉盤，轉盤兩側裝有纖維濾布，濾布采用新型納米記憶功能纖維材料編制而成，過濾孔徑小于10μm。原水經過高效過濾后，從中空出水軸頭排出。
過濾時，轉鼓靜止，隨著過濾的進行，濾布的截留雜質不斷增加，濾池內水位逐漸上升，透過濾布的水量減小。當雜質堆積到一定程度，濾池內液位達到設定值時，系統通過反洗裝置將濾布內清水透過濾布反向吸出，并將過濾布堆積的雜質吸洗干凈，反吸洗時不需要停止工作，實現了一邊過濾一邊反洗的自動化過程，從而充分的提高了效率。

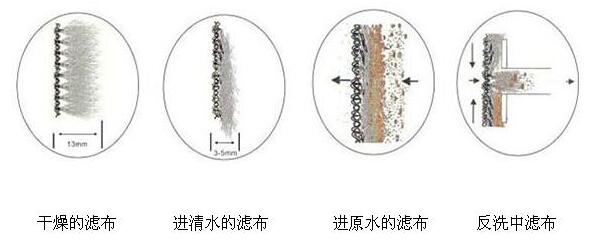

三、濾布狀態示意圖
四．技術特點
1、處理效果穩定可靠：濾布孔徑小于1μm，濾布絨毛較厚，微濾濾布所使用的原材料為改性纖維，編織工藝是斜紋織法，這個編織工藝的特點是，濾布抗沖擊力強，表面的纖維不易脫落，特別在反沖或抽污時不會出現纖維脫落，濾布破損，濾布堵塞等現象，可過濾較小的顆粒。2、占地而�。焊淖儌鞯钠矫孢^濾機理，采用垂直轉盤設置。轉盤全部側面都是有效過濾面積。在有限的平面面積可以獲得若干倍的過濾面積，極大的提高了過濾效率。
3、水頭損失�。簽V池的內部水頭損失僅為0.2~0.3M，也可免提升。
4、工程投資�。簽V池的體積小，內部結構簡單。制作成本較低，安裝費用很低，濾池總工程投資較砂濾和其他濾池節省30％以上。
5、運行費用低：運行費用低于0．005元/噸。
6、反沖洗效率高，耗水率低、周期短：模塊化標準設計，反沖洗水量僅為傳統砂濾的1/2~1/3，反洗時不需停機。
7、易于施工安裝、操作和管理：運行全自動化控制。過濾、反抽吸清洗等全由程序控制，并設有多重保護，日常不需專人操作管理。
五、創新性
1、濾布表面纖維的高度在13-18毫米之間，這樣的纖維高度可以在保證過濾精度同時又能保證單位面積污水的通量，特別是在反沖或抽污時，依附在濾布中的雜質，很容易完整脫落，避免雜質附著在絨毛根部，可以有效的延長濾布使用壽命。
2、濾芯比較�。诒ＷC強度的同時可增加濾盤的數量，從而增大過濾面積，處理量加大。
3、布的逍量更大：濾布采用型納米記憶功能纖維材料不周結構編織而成，奈質不易黏。
4、濾布的通量更大：濾布采用型納米記憶功能纖維材料不同結構編織而成，雜質不易黏附。
5、水下旋轉密封采用耐磨損的聚氨酯密封圈，便于維修更換。
6、水下選擇軸承采用滑動軸承，軸座與緊固件均采用不銹鋼304以上材質。
六、技術參數
進水水質：SS≤30mg/L
出水水質：SS≤1Omg/L
平均濾速：≤8~15m/h
水頭損失：濾池內部0.2~0.3M
反洗耗水率：＜1.0%
運行費用一般情況下：≤0．005元/噸水
七、濾布濾池工藝圖
八、設備選型技術參數
型號 | 濾盤直徑 | 濾盤個數 | 總過濾面積 | 處理量 | 總功率 | 池體內凈尺寸 |
GLB-2002 |
2000 | 2 | 11.6 | 2225 | 2.9 | 1800*2800*3500 |
GLB-2004 | 4 | 23.2 | 4450 | 2.9 | 1800*2800*3500 | |
GLB-2006 | 6 | 34.8 | 6650 | 3.0 | 3500*2800*3500 | |
GLB-2008 | 8 | 46.4 | 8900 | 3.1 | 3100*2800*3500 | |
GLB-2010 | 10 | 58 | 11000 | 3.2 | 3700*2800*3500 | |
GLB-2012 | 12 | 69.6 | 13200 | 3.3 | 4200*2800*3500 | |
GLB-2014 | 14 | 81.2 | 15500 | 5.4 | 4800*2800*3500 | |
GLB-2016 | 16 | 92.8 | 17800 | 7.7 | 5400*2800*3500 | |
GLB-3004 |
3000 | 4 | 52.4 | 10000 | 3.2 | 2000*4000*4700 |
GLB-3006 | 6 | 78.6 | 15000 | 3.3 | 3000*4000*4700 | |
GLB-3008 | 8 | 104.8 | 20000 | 3.4 | 3600*4000*4700 | |
GLB-3010 | 10 | 131 | 25000 | 5.5 | 4200*4000*4700 | |
GLB-3012 | 12 | 157.2 | 30000 | 5.6 | 4800*4000*4700 | |
GLB-3014 | 14 | 183.4 | 35000 | 5.7 | 5400*4000*4700 | |
GLB-3016 | 16 | 209.6 | 40000 | 6 | 6000*4000*4700 |
九、濾布濾池運行數據
十、污水廠升級改造流程
→二級出水→GLB濾布濾池→紫外消毒→一級A標出水十、污水廠升級改造流程
