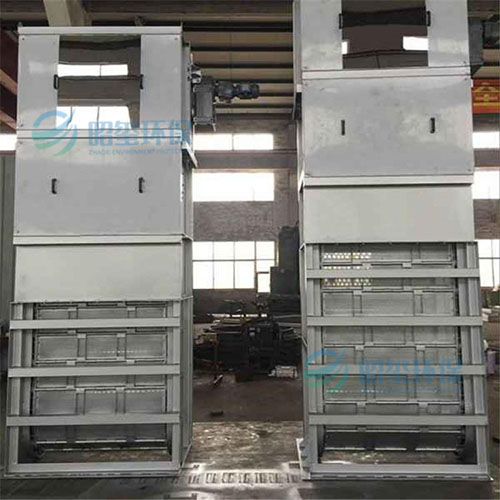

內進流網板格柵
內進流式網板格柵除污機是用來攔截并排除供、排水系統中較小的懸浮及顆粒雜質，對經過粗格柵處理后的水源中的污物進一步進行清除。設備結構緊湊，占地少，安裝方便，易操作�？紤]設備的養護、維修及延長使用壽命，水下不設傳動機件，可避免不必要的機械故障。
130-3350-5555
|
- 產品詳情
內進流式網板格柵除污機是用來攔截并排除供、排水系統中較小的懸浮及顆粒雜質，對經過粗格柵處理后的水源中的污物進一步進行清除。設備結構緊湊，占地少，安裝方便，易操作�？紤]設備的養護、維修及延長使用壽命，水下不設傳動機件，可避免不必要的機械故障。
二、主要結構和工作原理

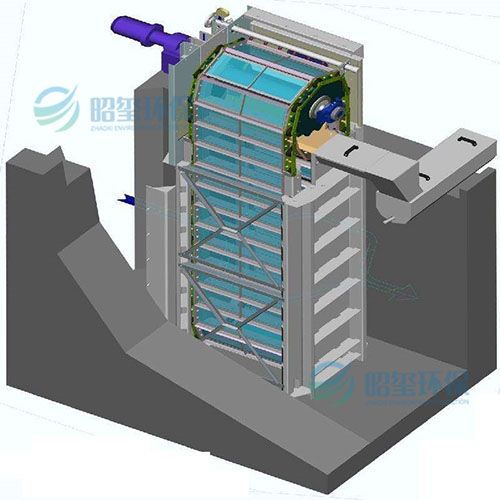

內進流式網板格柵除污機主要由驅動裝置、機架、牽引鏈條、帶提升階梯的網板、沖洗系統及電氣控制柜等主要部件組成。 機架安裝于格柵渠的中央，機架兩側與格柵渠之間的間隙為格柵濾后出水的通道。在機架的迎水端兩側與渠壁間布置了導流擋板，其在導流的同時，可防止污水短流由濾前直接進入濾后。機架下部迎水端開有一個進水洞口，其對側為封閉端。污水由進水洞口流入機內后經兩側網板流出，并經兩側出水通道匯入機后渠道中。驅動電機安裝在機架正向的輸出軸上，兩側網板在傳動鏈條的帶動下，自下而上將其長度范圍內截留的污物向上提取，抵達上部時，通過鏈輪的轉向功能，在頂置的沖洗裝置的沖洗水作用下，自動完成卸污工作，渣水排入兩側網板之間的集渣槽后自流排出機外。內進流式網板格柵除污機有可靠的清污效果，在結構設計上有可靠的自凈能力，無污物纏繞、卡滯現象，且格柵底部沒有污物堆積形成死角。內進流網板格柵的獨特進水方式，使污水進入格柵后污物完全被截住清除，不會再被帶入格柵后，達到理想的處理效果。
三、主要特點
1、高捕獲率：進水方式，保證高效捕獲各類細小柵渣。
2、流量大：單道柵板的過水設計，大大提高過水流量和減少水頭損失。
3、節省空間：垂直安裝有效節省空間。
4、易維護：柵板的插入式安裝，便于拆卸和更換。
5、整機安裝，無須改動原有土建結構，適合老設備的更新。
6、不會將柵渣帶到格柵后，除污效果好。

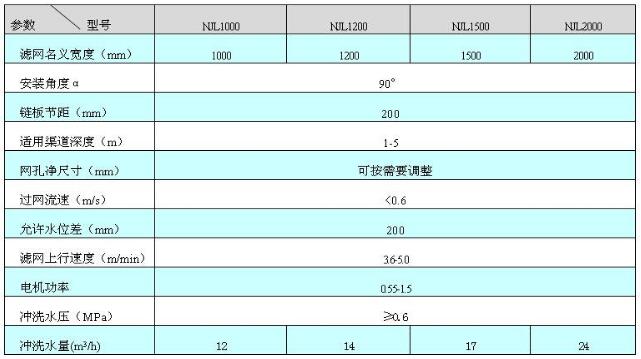

四、設備外形及安裝尺寸表
2.設備型號根據過水量、固液分離總量、所分離雜物的顆料大小來選型，同時選配不同的網孔直徑。
3.特殊規格另行設計。
